Zestaw BFT Athos AC A25 do bramy dwuskrzydłowej

Zestaw automatyki do bramy dwuskrzydłowej BFT ATHOS AC A25  przeznaczony jest do automatyzacji bram dwuskrzydłowych o maksymalnej długości 4 m i maksymalnym ciężarze do 700 kg każdego ze skrzydeł. Maksymalna głębokość osadzenia zawiasu (bez uchwytu bramy) - do 8 cm.

Siłowniki nie posiadają mechanicznych krańcówek - należy zamontować odboje w podłożu.

W skład zestawu wchodzą:

• 2x siłowniki elektromechaniczne BFT ATHOS AT A25 z elementami mocującymi
• Centrala sterująca BFT THALIA LIGHT z wbudowanym radioodbiornikiem - pamięć na 63 piloty
• Obudowa do centrali - hermetyczna
• 2 x Pilot 2-kanałowy BFT MITTO B2 (możliwość dokupienia większej ilości)
• Fotokomórki BFT DESME
• Lampa sygnalizacyjna BFT
• Uchwyty montażowe do słupków i do skrzydeł bramy
• 2x Kluczyki do awaryjnego otwierania bramy w przypadku braku napięcia
• Instrukcje obsługi w języku polskim
• Karta gwarancyjna - 24 miesiące

Charakterystyka:

Zestaw automatyki do bramy dwuskrzydłowej do skrzydła o długości 2,5 metry. Siłowniki tubowe do bram skrzydłowych rezydencjalnych o masie do 700 kg przy długości skrzydła do 2,5 metrów. Posiadają silniki zasilane napięciem 230 V. W przypadku skrzydeł o długości nie przekraczającej 2 m siłownik utrzymuje blokadę przy zamknięciu i otwarciu bez konieczności stosowania elektrozamka. Siłownik jest wyposażony w elektroniczny ogranicznik momentu obrotowego, należy nim sterować poprzez dedykowaną centralę sterującą ALENA. Siłownik jest wyposażony w system detekcji przeszkód, spełniający wymogi norm EN12453 oraz EN 12445.

Specyfikacja techniczna

• Masa bramy: 700 kg
• Zasilanie: 230V +/- 10% 50Hz
• Silnik: 230V
• Moc pobierana: 280W
• Siła pchająca i ciągnąca: 30000 N ~ 300kg
• Długość skrzydła: max 2,5 m
• Prędkość przesuwu: 14mm/s.
• Skok roboczy: 300 mm
• Wykrywanie przeszkód: TAK
• Rodzaj wykrywania przeszkód: elektroniczne
• Wyłączniki krańcowe: brak
• Temperatura pracy: od -20 C do + 55 C
• Stopień ochrony: IP 54
• Smarowanie przekładni: smar
• Tryb użytkowania: 60 cykli na dobę
• Masa siłownika: 7,3kg
• Zastosowanie do słupków: murowanych
• Centrala sterująca: Alena SW2
• Centrala sterująca: Thalia Light

*Ważne. Maksymalna waga skrzydła zmniejsza się wraz ze wzrostem jego długości! Siłownik ATHOS AC A25 obsługuje skrzydła o długości 4 metry przy masie max. 350 kg. Skrzydło o długości do 2,5 metra może mieć masę nawet do 700 kg!

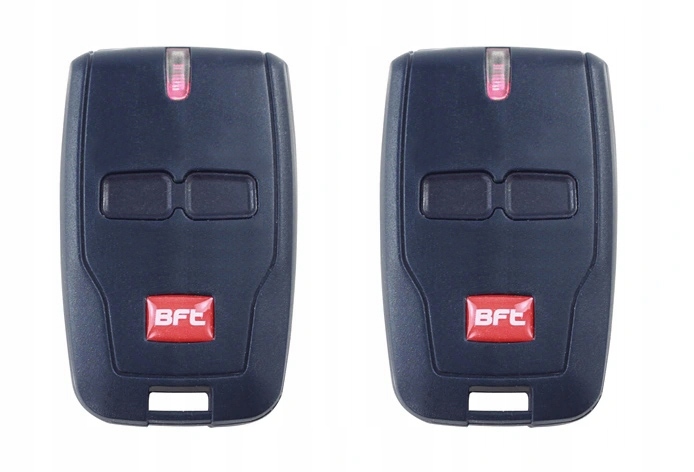

2 x Pilot BFT MITTO RCB 2-kanałowy z baterią

Dane techniczne:

• Liczba kanałów: 2-kanałowy
• Zasięg: do150 m w przestrzeni bez zakłóceń
• Częstotliwość: 433,92 MHz
• Zasilanie: 12 Vdc
• Wymiary: 62x38x14 mm
• Kod: Rolling Code kod dynamicznie losowo zmienny, 65 miliardów kombinacji

Centrala sterująca BFT THALIA LIGHT z wbudowanym radioodbiornikiem

Dzięki nowoczesnej centrali sterującej THALIA LIGHT wyposażonej w wyświetlacz LCD, instalacja i konfiguracja zestawu automatyki w maksymalnym stopniu ułatwia pracę montują. Dzięki dwóm trybom pracy możemy szybko zaprogramować niezbędne funkcje dosłownie w kilka minut uzyskując parametry idealnie dopasowane do wymagań klienta.

Parametry techniczne:

• Zasilanie centrali: 230V
• Zasilanie siłowników: 24V, 180W max każdy
• Pobór mocy: 50W
• Zintegrowany 2-kanałowy radioodbiornik z pamięcią na 63 piloty
• Uproszczone programowanie za pomocą wyświetlacza ciekłokrystalicznego
• Kolorowe i ponumerowany listwy zaciskowe
• Soft Stop - spowolnienie w końcowych etapach otwierania i zamykania aby domyk skrzydeł był delikatny
• Elektroniczne samouczenie przy pierwszym uruchomieniu "Autoset"
• Funkcja automatycznego zamykania
• Automatyczne zamykanie po przejechaniu linii fotokomórek
• Funkcja furtki i inne...

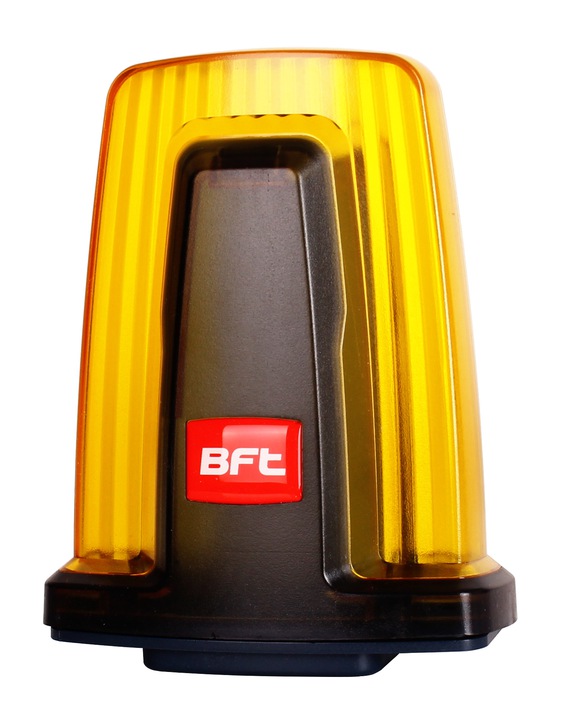

Lampa sygnalizacyjna BFT Radius

• oświetlenie LED
• wbudowana antena zwiększającą zasięg pilotów

Uchwyty montażowe siłowników

• 2x uchwyt do słupków
• 2x uchwyt do skrzydła bramy
• ośrubowanie

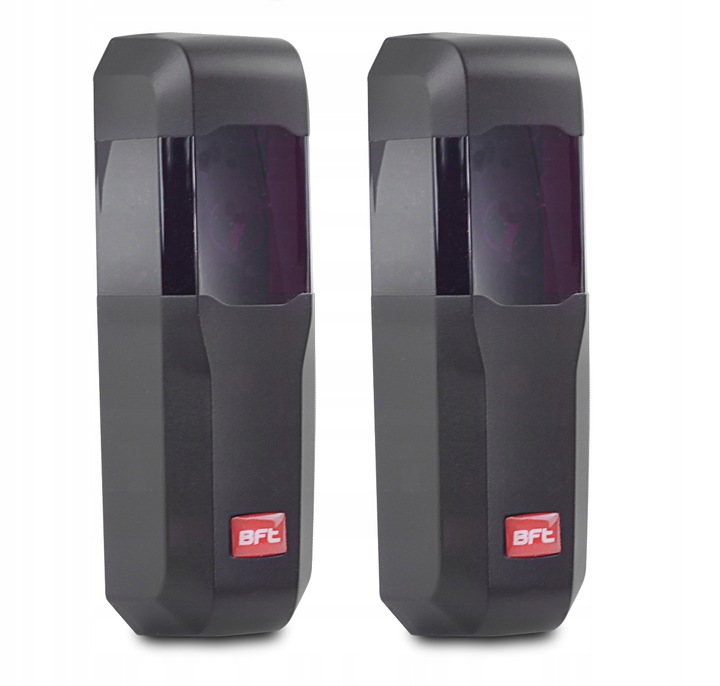

Fotokomórki natynkowe BFT DESME, nadajnik i odbiornik, o zasięgu do 30 metrów i napięciu zasilania 24V AC/DC. Fotokomórki posiadają opcję fototestu, czyli testowania fotokomórek przy podaniu impulsu START.

Fotokomórki posiadają liczne możliwości doprowadzenia przewodów (otwory na dławiki są zarówno od dołu jak i na ściance tylnej). Soczewki skupiają wiązkę bezpośrednio na płytce elektroniki.

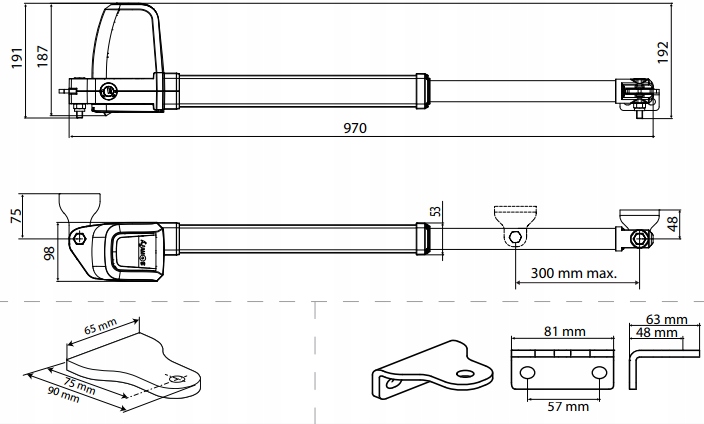

Wymiary siłownika

Karta gwarancyjna

• 24 miesiące
• produkt z polskiej dystrybucji

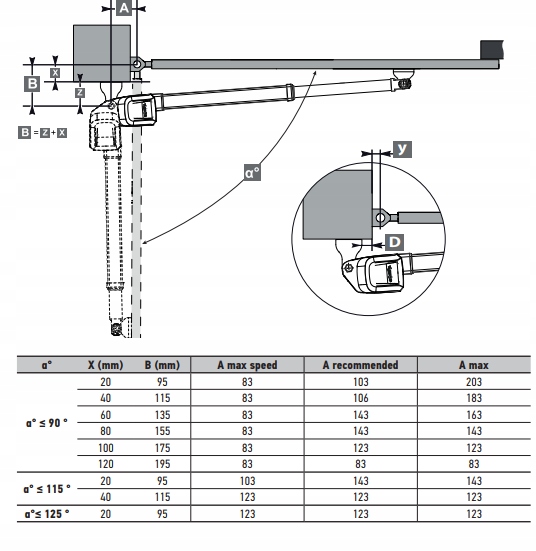

Instrukcja montażu w języku polskim

BFT ATHOS A25 KOMPLETNY GOTOWY ZESTAW DO MONTAŻU
