KOMPLETNY ZESTAW CAME ATI A5000A

Gotowym do samodzielnego montażu zestaw przeznaczonym do bram 2-skrzydłowych do 10 m (długość skrzydła 5 m).

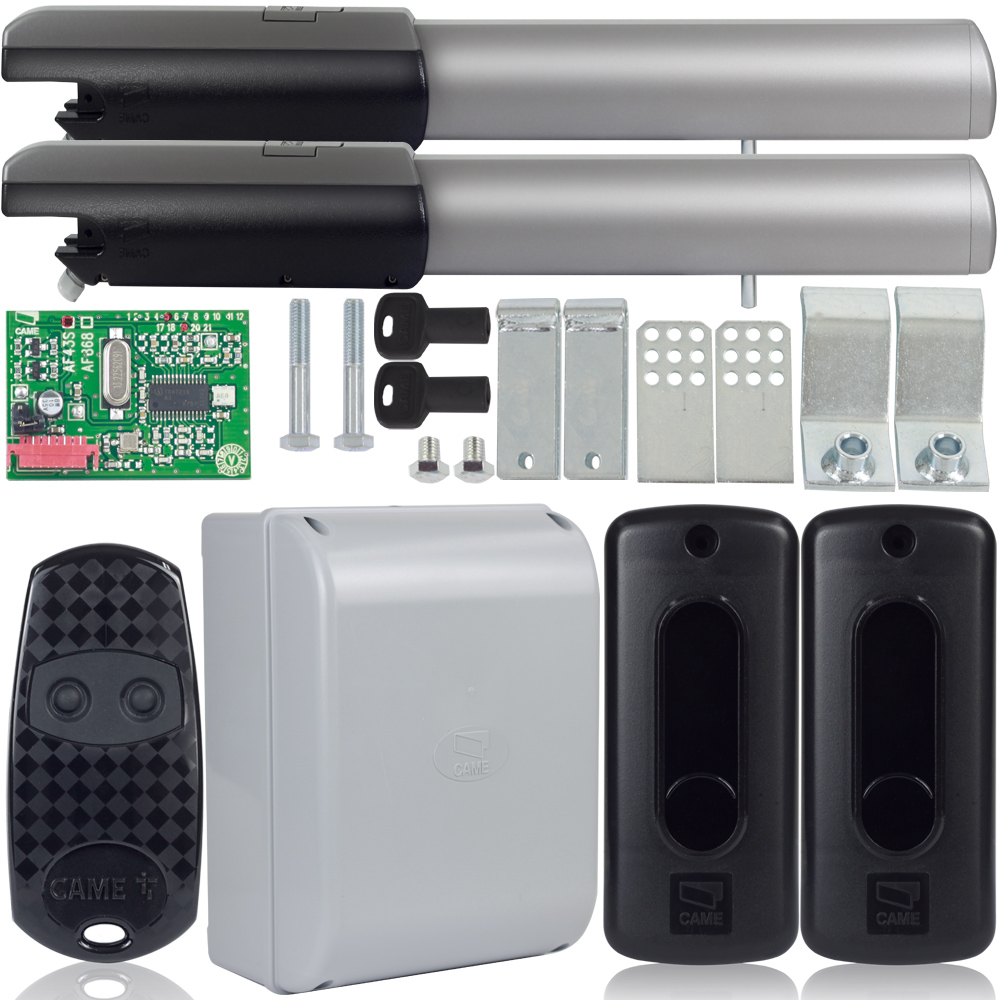

KOMPLETNY ZESTAW ZAWIERA:

• 2 siłowniki CAME ATI A5000A z wyłącznikami krańcowym 1 na zamykanie i otwieranie 230V
• Centrala sterująca ZF1N
• Odbiornik radiowy CAME AF 43S
• Pilot 2-kanałowy CAME TOP-432EE
• Komplet fotokomórek DIR10
• Akcesoria montażowe
• Klucze do ręcznego otwierania bramy
• Instrukcja montażu, obsługi w języku polskim
• Karta Gwarancyjna 24 miesiące

2 siłowniki CAME ATI A5000A

Zalety siłownika

Samoblokujący siłownik elektromechaniczny. Posiada 2 wbudowane wewnętrzne wyłączniki krańcowe. Z tego względu nie trzeba montować przy podłożu ograniczników/odbojników ruchu skrzydeł bramy.

Zaprojektowany dla bram o średnich i dużych wymiarach

Solidny, kompaktowy, niezawodny - siłownik dla bram o średnich i dużych wymiarach, mających skrzydła o szerokości do 5m.

Bezpieczeństwo pod kontrolą

Czujnik amperometryczny wykrywa obecność ewentualnych przeszkód na trasie ruchu skrzydeł (wersja 24V) i powoduje ich zatrzymanie lub, gdy to konieczne odwraca kierunek ich ruchu.

Praktyczny i solidny

• zewnętrzna konstrukcja wykonana całkowicie z aluminium, co jest synonimem wytrzymałości i ochrony przed czynnikami atmosferycznymi;
• śruba ślimakowa chroniona przez dedykowaną pokrywę;
• system wysprzęglający (odblokowujący) w przypadku przerwy w dostawie zasilania. System wysprzęglający jest chroniony specjalną pokrywą dla ręcznego otwierania bramy. Gdy "nie ma prądu" odchylamy klapkę, przekręcamy kluczyk i bramę możemy otworzyć i zamknąć ręcznie. Gdy zasilanie wraca, przekręcamy kluczyk w druga stronę i brama już jest gotowa do pracy automatycznej.

Parametry techniczne:

• MODELE: A5100A
• Stopień ochrony (IP): 44
• Zasilanie (V - 50/60 Hz): 230 AC
• Zasilanie silnika (V): 230 AC 50/60 Hz
• Pobór prądu (A): 12
• Moc (W): 150
• Czas otwarcia do 90° (s): 19 ÷ 32
• Sprawność (%): 50
• Siła ciągu (N): 400 ÷ 3000
• Temperatura pracy (°C): -20 ÷ +55
• Ochrona termiczna silnika (°C): 150
• Maksymalna głębokość osadzenia zawiasu do 12 cm.

Maksymalne obciążenie dla długości skrzydła:

• 5 m  - 400 kg
• 4 m - 500 kg
• 3 m - 300 kg
• 2,5 m - 800 kg
• 2 m - 1000 kg

Zalety

Możliwość bezpiecznego zautomatyzowanie bramy dzięki wyrafinowanej elektronice sterującej; karta dla podłączenia akumulatorów awaryjnych w przypadku braku zasilania elektrycznego (opcja)

Centrala sterująca ZF1N

Płyta sterująca ZF1/ZF1N przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300W z serii: KRONO, ATI, FERNI, FAST do bram jedno lub dwuskrzydłowych. Płyta sterująca jest zasilana napięciem 230Va.c./50÷60 Hz podanym na zaciski "L1-L2" i jest zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" jest podawane napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.

Oferta dotyczy płyty elektroniki z transformatorem i obudową.

Bezpieczeństwo:

• Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:
• Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.
• Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"

Pilot 2-Kanałowy TOP

System radiowy TOP 433,92 MHz spełnia wszystkie wymagania współczesnej kontroli dostępu. Dla przykładu piloty TOP zapewniają zarządzanie użytkownikami oraz możliwość wgrywania różnych kodów na poszczególne przyciski pilota – cecha przydatna przy automatyce osiedlowej. Technologia TOP umożliwia autoprogramowanie - przekazywanie kodów pomiędzy pilotami.

Fotokomórki DIR 10

Dir jest nową “zsynchronizowaną” fotokomórką na podczerwień, której zasięg wynosi 10 m. Gdy pojazd lub osoba przetnie linię podczerwieni między fotokomórkami w trakcie zamykania bramy, brama automatycznie zatrzyma się i cofnie. Oznacza się prostym montażem, jest przeznaczony do instalacji zewnętrznej lub podtynkowej.

• Stopień zabezpieczenia: IP54
• Zasięg: do 10 metrów
• Zasilanie: 12-24 V AC/ V DC
• Wymiary: 46 x 108 x 23 mm
• Obciążenie wyjścia: 1A, 24V
• Pobór prądu: 60 mA (24 VAC)
• Temperatura pracy: -20º do 55ºC
• Materiał: ABS - poliwęglan

Odbiornik radiowy AF43S

Sterowanie radiowe 433,92 MHz.

2 kanałowy odbiornik. Stosowana wyłącznie w płytach i centralach sterujących CAME.

Akcesoria:

• Uchwyty montażowe
• 2 x kluczyk do ręcznego otwierania bramy

A5000A TO ZESTAW AUTOMATYKI RENOMOWANEJ MARKI CAME DO BRAM DWUSKRZYDŁOWYCH KOMPLETNY I GOTOWY DO MONTAŻU
