Zestaw do bram Faac S450H CBAC 3 xPILOT LAMPA XLED
- Zestaw do bram Faac S450H CBAC 3 xPILOT LAMPA XLED
|
Zestaw startowy S450 CBAC
Napęd elektromechaniczny do przydomowych i osiedlowych bram uchylnych o maksymalnej długości skrzydła do 2m z zamkiem elektromagnetycznym.
Skład zestawu:

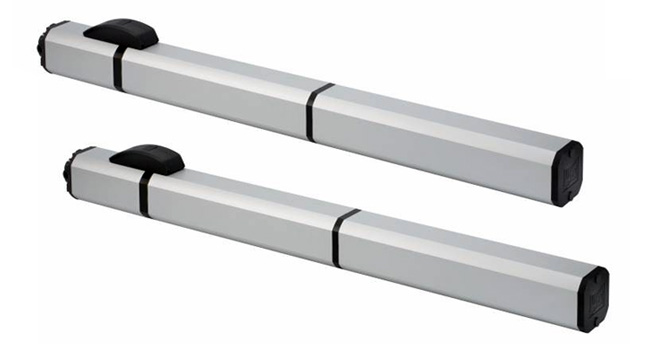

- 2x siłownik Faac S450 CBAC 2x ogranicznik na otwarcie i 2x ogranicznik na zamknięcie zainstalowane w siłownikach
- Centrala sterująca FAAC E024S z obudową
- Radioodbiornik FAAC XF 868 MHz
- 3x pilot FAAC XT4 868 SLH LRB lub na życzenie piloty 433,92 MHz
- 2x fotokomórka XP20BD
- Lampa sygnalizacyjna XLED z wbudowaną anteną zwiększającą zasięg pilotów
- Elementy montażowe do słupków i skrzydeł bramy.2x klucze do odblokowywania awaryjnego
- Karta gwarancyjna FAAC
- Instrukcja montażowa siłowników w języku polskim
- Instrukcja podłączenia centrali w języku polskim
- Instrukcja programowania pilotów FAAC w języku polskim
|
|
FAAC S450H
to zautomatyzowany system do bram ze skrzydłami uchylnymi, składający się z zabudowanych w jednym module pompy elektrycznej oraz siłownika hydraulicznego, który przenosi napęd na skrzydło. Model CBAC wyposażone w hydrauliczny układ zamykający mogą obsługiwać skrzydło o długości do 2 metrów oraz nie wymagają instalacji elektrycznych zamków, ponieważ zapewniają możliwość mechanicznego zamknięcia(zablokowania) skrzydła, gdy silnik nie pracuje.
Dane techniczne:
- Zasilanie: 24-36 Vdc
- Pobór mocy: 70 W (nom.) – 288 W (maks.)
- Stopień ochrony: IP55
- Typ oleju: FAAC HP OIL
- Temperatura robocza: -20°C +50°C
- Znamionowy czas pracy: praca ciągła przy 55°C
- Zamek hydrauliczny: zainstalowany
- Maks. siła ciągu: 5000 N (E124) – 3600 N (E024S)
- Maks. długość skrzydła: 2 m
- Prędkość liniowa tłoczyska: 2,5 cm/s (E124) - 2,0 cm/s (E024S)
- Skuteczny skok tłoczyska: 311 mm
- Waga siłownika: 10,8 kg
|
3x Pilot XT4 4-kanałowy 868 MHz
Piloty pracują na częstotliwości 868MHz w wersji LR (Long Range) o zwiększonym zasięgu działania,. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej. Zasięg pilotów wynosi nawet do 200 m.
Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota bez konieczności dostępu do radioodbiornika.
Sygnał wysyłany z pilota zabezpieczony jest systemem Rolling Code - kod dynamicznie losowo zmienny.
| |
Fotokomórki
Najważniejsze cechy
- Zasięg: 20 m
- Czas wykrycia przeszkody: 20 ms
- Wymiary: 41 x 130 x 42 mm
- Kąt obrotowy: 180°
- Stopień ochrony: IP54
- Zakres temperatury pracy: -20°C ÷ +55°C
Przeznaczenie
Fotokomórki z serii XP 20 to dodatkowe zabezpieczenie bramy wjazdowej. Regulowany, szeroki kąt pracy, aż 20-metrowy zasięg oraz wysoka czułość sprawiają, że korzystanie z domowego podjazdu nigdy nie było tak bezpieczne. XP 20B D - system z zasilaniem BUS 2Easy przystosowanym do instalacji 16 par fotokomórek, z dodatkową ochroną przed zakłóceniami wywoływanymi zewnętrznymi źródłami światła (reflektory samochodowe, światła LED).
| |
|
Centrala E024S
- Napięcie zasilające: 230 V (+6%-10%) 50 Hz
- Pobór mocy: 4 W
- Maks pobór mocy: 150 W x 2
- Maks. obciążenie przez akcesoria: (+24 V) 250 mA
- Maks. obciążenie przez akcesoria BUS: 400 mA
- Zakres temperatur pracy: -20 °C to +55 °C
- Bezpieczniki: F1 = samodzielny reset; - F2 = T2A-250V
- Funkcjonalność: EP, A
- Czas pracy (wyłączenie): 5 minut (stałe)
- Czas do automatycznego zamknięcia: Różny zależnie od zapamiętywania (max. 10 min.)
- Wejścia zacisków: Otwarcie A, Otwarcie B, Zatrzymanie, BUS (I/O)
- Wejścia złączki: Zasilanie z akumulatora – moduł XF 433 lub XF 868
- Wyjścia płyty: Silniki, lampy, zasilanie akcesoriów, blokada elektryczna, załączanie oświetlenia serwisowego (90 s. stałe)
- Funkcje programowalne: Logika (A, E, AP, EP, A1, B, C), prędkość (wysoka/niska)*
- Funkcje zapamiętywania: Czas do automatycznego zamknięcia, skrzydło 2 opóźnienie przy zamknięciu
- Zintegrowane kanały radiowe typu: DS, SLH, RC/LC (max. 250 kanałów)
|
Radioodbiornik XF 868 MHz
Moduł radioodbiornika FAAC XF868 przeznaczony do napędów FAAC z 3-pinowym złączem komunikacyjnym. W takie złącze wyposażone są min. wszystkie napędy D600, D700, D1000 oraz wszystkie nowe centrale sterujące takie jak E045, E145, E024, E124. Odbiornik nie pasuje do 5-cio pinowych złącz w starszych elektronikach.
Moduł radioodbiornika nie jest urządzeniem działającym samodzielnie – w płytach elektroniki przeznaczonych do współpracy z 3-pinowym złączem zamontowany jest dekoder, który współpracuje z modułem
- Odbiornik: Superheterodyna z wbudowaną anteną
- Liczba kanałów: 2
- Częstotliwość: 868,35 MHz
- Kod radiowy: Uniwersalny system Omnidec umożliwiający kodowanie SLH lub DS
- Zasilanie: 24 Vdc (z centrali sterującej)
- Podłączenie: Szybkozłącze
- Pamięć: 250 pilotów
| |
|
Lampa ostrzegawcza FAAC XLED
- zasilanie: 230V/24V
- stopień ochrony: IP 54
- liczba diod LED 40
|
Karta gwarancyjna
| |
