Pełny zestaw automatyki do bram przesuwnych CAME 01BK-1800 do pracy intensywnej.

Zestaw ten przeznaczony jest do automatyzacji bram przesuwnych o ciężarze do 1800kg. Dzięki bardzo dużej wydajności znajduje zastosowanie przy budynkach jednorodzinnych jak i zamkniętych wspólnotach. Prędkość przesuwu bramy to aż 10,5m/min.

Skład zestawu 01BK-1800 do 1800KG :

• Siłownik samohamowny BK1800 z wbudowaną centralą sterującą ZBK, silnik 230V
• Radioodbiornik radiowy AF43S
• 2x Pilot CAME TOP
• Komplet fotokomórek CAME DIR10
• Klucz awaryjnego odblokowania
• Lampa sygnalizacyjna CAME KLED z wbudowaną anteną zwiększającą zasięg pilotów

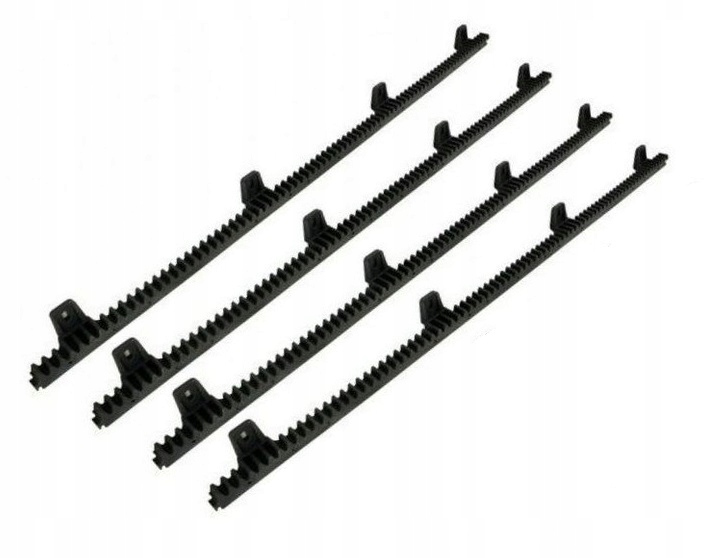

• 5x listwa zębata (5 metrów)
• Wyłączniki krańcowe
• Podstawa montażowa
• Akcesoria montażowe
• Karta gwarancyjna - 24 miesiące

Napęd CAME BK 1800

• maksymalna waga bramy 1800 kg,
• zalecana długość światła bramy od 4 m do 8 m,
• maksymalna moc silnika 480 W,
• prędkość przesuwu 10,5 m/min,
• intensywność pracy 50%, posesja,
• siła ciągu 1150 N
• pobór prądu 4,2A
• zabezpieczenie termiczne silnika 150°C
• temperatura pracy -20°C min, +55°C max.

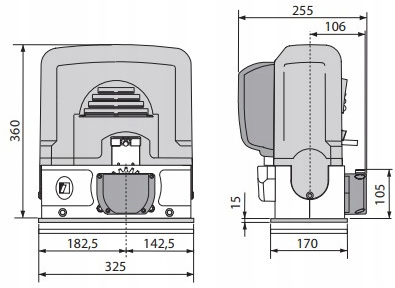

Wymiary zewnętrzne napędu

Funkcje automatu:

• Oprócz standardowych funkcji sterujących i zabezpieczających, nowa płyta udostępnia funkcje zwiększające kontrolę nad bramą i optymalizujące jej pracę:
• SAMOKODOWANIE pomiędzy nadajnikiem i odbiornikiem.
• MIGANIE WSTĘPNE LAMPY podczas otwierania i zamykania.
• ZATRZYMANIE RUCHU BRAMY za pomocą pilota.
• ZABEZPIECZENIE NIERUCHOMEJ BRAMY. Komendy otwórz/zamknij są ignorowane, jeżeli w świetle bramy znajduje się przeszkoda.
• Możliwość podłączenia LAMPY oświetlającej otoczenie bramy.
• Możliwość zsynchronizowania dwóch siłowników.
• Funkcja MASTER SLAVE: dająca maksymalne uproszczenie podłączeń na płytach przy synchronizowaniu siłowników.

2 x Came Pilot TOP-432EE

Oryginalny 2-kanałowy pilot CAME TOP-432EE z kodem stałym o częstotliwości 433,92MHz, w nowej grafitowej obudowie.

Wersja TOP pozwala na przypisanie innego kodu na każdy z przycisków pilota, co pozwala użytkownikowi na sterowanie więcej niż jedną bramą z zainstalowaną stałokodową drogą radiową CAME.

Ponadto technologia TOP fabrycznie umożliwia AUTOPROGRAMOWANIE, czyli przekazywanie kodów pomiędzy pilotami z tej samej serii.

PARAMETRY TECHNICZNE:

• Model: TOP-432EE
• Częstotliwość: 433,92MHz
• Kod: stały
• Zasięg: 50 - 150 m
• Bateria: 2x CR2016 3V
• Liczba kombinacji: 4096
• Tworzywo: ABS
• Wymiary: 32 x 68 x 13 mm
• Waga: 16 g

Fotokomórki DIR 10

Dir jest nową “zsynchronizowaną” fotokomórką na podczerwień, której zasięg wynosi 10 m. Gdy pojazd lub osoba przetnie linię podczerwieni między fotokomórkami w trakcie zamykania bramy, brama automatycznie zatrzyma się i cofnie. Oznacza się prostym montażem, jest przeznaczony do instalacji zewnętrznej lub podtynkowej.

• Stopień zabezpieczenia: IP54
• Zasięg: do 10 metrów
• Zasilanie: 12-24 V AC/ V DC
• Wymiary: 46 x 108 x 23 mm
• Obciążenie wyjścia: 1A, 24V
• Pobór prądu: 60 mA (24 VAC)
• Temperatura pracy: -20º do 55ºC
• Materiał: ABS - poliwęglan

Odbiornik radiowy AF43S

Sterowanie radiowe 433,92 MHz.

2 kanałowy odbiornik. Stosowana wyłącznie w płytach i centralach sterujących CAME.

CAME KLED - lampa sygnalizacyjna LED zasilana 24V

Lampa sygnalizacyjna LED zasilana 24V Lampy ostrzegawcza KIARO teraz w technologii LED. Lampy KLED i KLED24 to nowoczesne podejście do uznanego modelu lampy ostrzegawczej od CAME. Zapewniają tę samą funkcjonalność i łatwość montażu oferując jednocześnie dużo mniejsze zużycie energii elektrycznej - do 85% oszczędności, większą żywotność oraz lepszą widoczność.

Dane techniczne:

• model: KLED
• stopień zabezpieczenia: IP54
• zasilanie: 24 V
• wymiary: 130x170x76mm
• moc żarówki: 2W (230V) / 1W (120V)
• cykl pracy: 50%
• temp. pracy: -20°C +55°C
• materiał: ABS - poliwęglan

Podstawa montażowa

• Fabrycznie przygotowane otwory do przykręcenia podstawy
• Fabrycznie przygotowane otworu w celu przeprowadzenia  przewodów
• Wąsy które można zatopić w podstawie fundamentowej
• Zabezpieczenie antykorozyjne: ocynk

Akcesoria:

• 2x Klucze odblokowujące - do ręcznego otwierania bramy w przypadku przerwy w dostawie energii elektrycznej
• Śruby służące do precyzyjnego wypoziomowania napędu
• Pozostałe drobne elementy montażowe

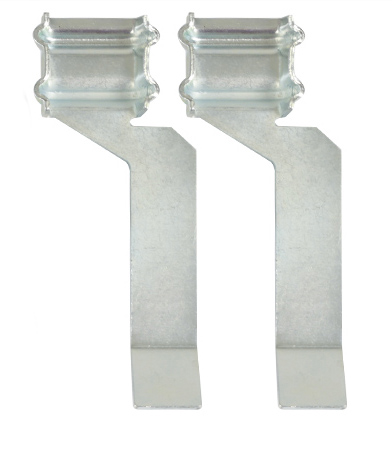

2x wyłączniki krańcowe na otwarcie i zamknięcie

KOMPLETNY, GOTOWY DO MONTAŻU ZESTAW AUTOMATYKI CAME B1800 DO PRACY INTENSYWNEJ DO 1800KG
