ZESTAW DO BRAM Faac Delta 3 - 741 DO BRAM O WADZE DO 900 kg,

Najważniejsze cechy:

• Szybka i prosta instalacja dzięki wbudowanej jednostce sterującej
• Napęd samoblokujący - nie wymaga stosowania zamka elektromagnetycznego nawet w sytuacji braku zasilania
• W przypadku awarii zasilania, urządzenie odryglowuje się kluczem co umożliwia ręczne otwarcie i zamknięcie bramy
• Uproszczone programowanie przy pomocy wyświetlacza
• Magnetyczne wyłączniki krańcowe

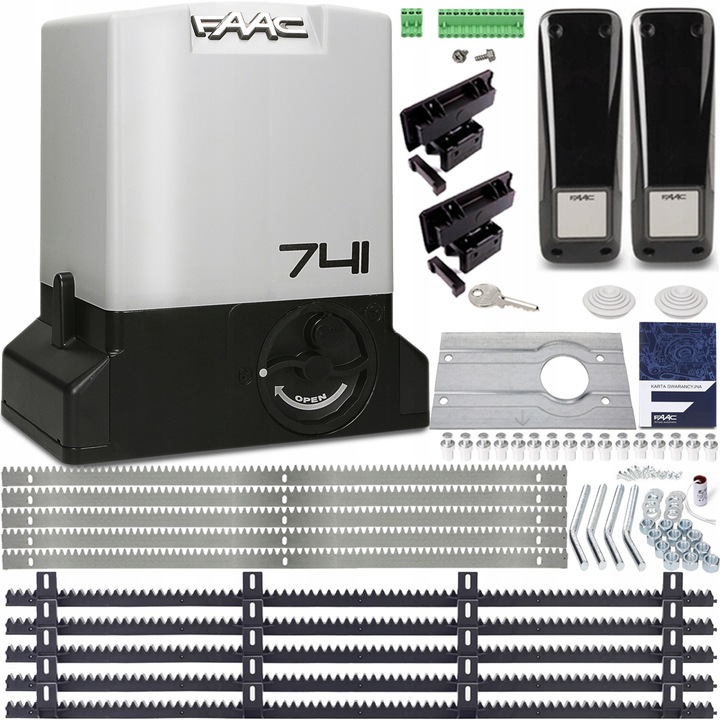

KOMPLETNY SKŁAD ZESTAWU STARTOWEGO FAAC DELTA 3 - 741:

• Napęd renomowanej marki FAAC model 741 (wbudowana centrala sterująca 748D i kondensator rozruchowy)
• Fotokomórki z regulacją kąta widzenia XP20D
• 5x Listwy zębatej (5 metrów)
• Wbudowany Enkoder (czujnik przeciwzgnieceniowy)
• Podstawa montażowa
• Komplet elementów montażowych (kotwy, nakrętki, dławiki)
• Kostki połączeniowe do kabli
• Indywidualny klucz odblokowujący
• Komplet magnetycznych wyłączników krańcowych na listwę zębatą
• Karta gwarancyjna - 24 miesiące
• Instrukcja montażu i programowania w języku polskim - do pobrania

Zastosowania

Model 741 przeznaczony jest do automatyzacji bram wjazdowych o długości maksymalnej 15m i ciężarze do 900 kg.Zastosowane w nim silnik 230V zapewnia większą siłę pracy niż w modelach 12/24V, a jego konstrukcja oparta jest wyłącznie na przekładniach metalowych i precyzyjnym łożyskowaniu wału głównego gwarantuje niezawodną obsługę bramy przesuwnej o dowolnej konstrukcji przez długie lata.

Funkcjonalność i bezpieczeństwo

Zastosowana najnowocześniejsza centrala sterująca 748D zapewnia możliwość wyboru i programowania wszelkich parametrów pracy, a dodatkowo jest wyposażona w funkcje zwiększające użyteczność, bezpieczeństwo i kulturę pracy, takie jak: otwarcie częściowe (przejście dla pieszych), regulowane spowolnienie i wyhamowywanie przed zatrzymaniem bramy, sygnalizację przeglądu okresowego (licznik cykli pracy) i wiele innych, w większości nieosiągalnych w modelach konkurencyjnych.

DANE TECHNICZNE NAPĘDU FAAC 741 Z WBUDOWANĄ CENTRALĄ:

• Zasilanie: 230V (+6% - 10%) 50 Hz
• Pobór mocy: 500W
• Pobór prądu: 2.2
• Maks.siła ciągu: 650N
• Maks.moment obrotowy: 24Nm
• Koło zębate: Z16
• Prędkość przesuwu: 12 m/min.
• Wyłącznik krańcowy: magnetyczny
• Zabezpieczenie termiczne: 140°C
• Stopień ochrony: IP 44
• Ciężar: 11kg
• Zakres temperatur pracy -20°C + 55°C
• Hermetyczna osłona centrali sterującej.

• Enkoder - zabezpieczenie przeciwzgnieceniowe do napędów FAAC

Enkoder działa na zasadzie pomiaru prędkości obrotowej silnika. Gdy prędkość silnika, w wyniku najechania bramy na przeszkodę, spada enkoder zatrzymuje i cofa bramę. Zastosowanie enkodera powoduje również bardziej precyzyjną pracę napędu, dzięki określeniu pozycji bramy za pomocą obrotów silnia, a nie czasu jego pracy.

Fotokomórki XP20D o zasięgu 20m

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samodostrojeniem.

Dane techniczne:

• zasięg działania: 20m
• soczewka regulowana w osi 180 stopni
• wymiary: 35x105x25mm
• Czas opóźnienia: 13ms
• pobór prądu: 50mA
• stopień ochrony: IP54
• typ styków: N.C.
• maksymalne obciążenie styków: 60mA/24Vdc
• zasilanie 24Vdc/24Vac

Magnetyczne wyłączniki krańcowe

• determinują odkąd dokąd brama ma się otworzyć i zamknąć
• mocowane do listwy zębatej
• dławiki na kable i inne akcesoria montażowe

Kotwy montażowe i ośróbowanie do zamocowania napędu

Podstawa montażowa pod napęd

Akcesoria:

• dławiki na przewody elektryczne
• kostki zaciskowe na przewody
• indywidualny klucz do odryglowania napędu
• śruby do obudowy centrali

Listwy poliamidowe z rdzeniem metalowym.

• cicha praca
• sposób mocowania: farmery (blachowkręty)

Listwa zębata metalowa ocynkowana

• komplet tuleji dystansowych do każdej listwy
• grubość listwy zębatej 8 mm
• sposób mocowania: spawanie

W wypadku braku informacji o listwie zębatej, dołączamy listwę poliamidową z rdzeniem stalowym.

Karta gwarancyjna

• polska dystrybucja

KOMPLETNY I GOTOWY DO MONTAŻU ZESTAW FAAC DELTA 3 741
