KOMPLETNY ZESTAW CAME FERNI

Gotowym do samodzielnego montażu zestaw przeznaczonym do bram 2-skrzydłowych do 8 m (długość skrzydła 4 m).

Dedykowany do bram o szerokich słupkach.

Maksymalna osią zawiasu i krańcem słupka  - do 38 cm.

KOMPLETNY ZESTAW ZAWIERA:

• 2 siłowniki CAME FERNI F1000
• Centrala sterująca ZF1N
• Odbiornik radiowy CAME AF 43S
• 2x Pilot 2-kanałowy CAME TOP-432EE
• Komplet fotokomórek DIR10
• Akcesoria montażowe
• Lampa sygnalizacyjna CAME KLED z wbudowaną anteną zwiększającą zasięg pilotów

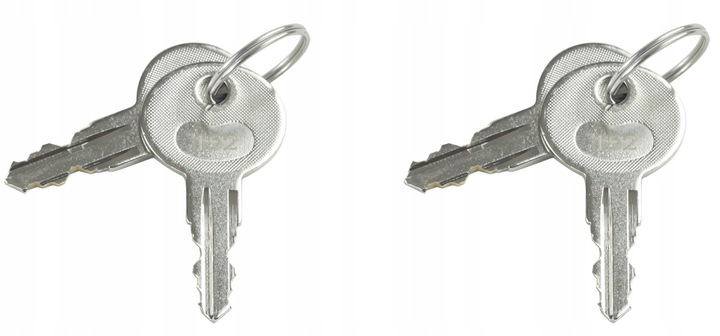

• Klucze do ręcznego otwierania bramy
• Instrukcja montażu, obsługi w języku polskim
• Karta Gwarancyjna 24 miesiące

ZALETY ZESTAWU CAME FERNI

• Innowacyjny design produktu wykonanego w oparciu o projekt będący odpowiedzią na potrzeby rynku.
• Obudowa z aluminium anodowanego, efektowna, trwała i nowoczesna.
• Produkt spełniający wymogi normy EN testowany zarówno w wersji zasilanej napięciem 24 V DC, jak i 230 V AC dzięki obecności elektronicznego urządzenia sterującego z enkoderem.
• Ramię przegubowe w wyposażeniu standardowym, dostępne również z ramieniem prostym umożliwiającym montaż w przypadku zastosowań w pomieszczeniach z ograniczoną wolną przestrzenią.
• Praktyczne wieczko dostępu do systemu wysprzęglającego.
• Wysokie standardy zabezpieczenia przed czynnikami atmosferycznymi.
• Szczególna uwaga zwrócona na praktyczność instalacji i połączeń potwierdzona przez wszechstronne rozwiązania ograniczników krańcowych.
• Przystosowanie do akcesorium CAME key oraz do połączenia z chmurą za pośrednictwem CAME Connect (z wyjątkiem ZLJ14).

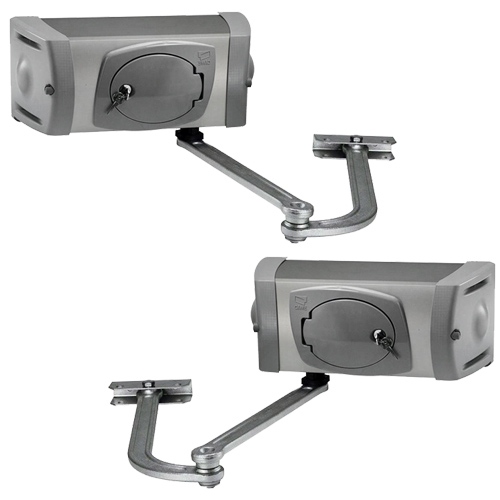

2 siłowniki CAME FERNI

Samoblokujący siłownik z ramieniem łamanym. Posiada dwa wbudowane wyłączniki krańcowe. Maksymalna długość jednego skrzydła 4 m.

Dane techniczne:

• Stopień zabezpieczenia: IP44
• Zasilanie: 230 Vac 50/60 Hz
• Zasilanie silnika: 230 Vac 50/60 Hz
• Pobór prądu silnika: maks. 1,2 A
• Moc maksymalna silnika: 140 W
• Moment obrotowy: 540 Nm maks.
• Czas otwarcia do 90 stopni: 34 s
• Sprawność:30%
• Ochrona termiczna silnika: 150°C
• Temperatura pracy: -20°C +55°C
• Klasa izolacji: I
• Ciężar: 13,70 kg

Samoblokujący siłownik 150W z ramieniem łamanym. Czas otwarcia do 90° - 18s. Posiada 2 wbudowane wyłączniki krańcowe. Maksymalna długość jednego skrzydła 4m.

Sprawdza się nawet na słupach o dużych wymiarach.

Prosty montaż na skrzydłach bramy o szerokości do 4m, gdy brama znajduje się pomiędzy słupami o dużych wymiarach, a prześwit pomiędzy czołem słupa i zawiasem bramy jest dość duży i wynosi nawet 30cm.

Solidny i potężny, zaopatrzony w ramię łamane lub proste ramię teleskopowe dostosowujące się do specyficznych wymagań instalacyjnych i wymiarów bramy.

Siłownik o dwóch twarzach - "Double Face"

Wyłączniki krańcowe działające w oparciu o system “double face” sprawiają, że instalacja i regulacja są jeszcze praktyczniejsze. W zależności od miejsca montażu siłownika (na prawym lub lewym słupie) umożliwia to optymalne ustawienie wyłączników krańcowych.

Zalety

Bezpieczna praca, regularny i płynny ruch bramy, wszechstronne rozwiązanie z prostym ramieniem napędowym dla zmniejszenia gabarytów w przypadku ograniczonej przestrzeni - obecność murów, ogrodzeń w pobliżu bramy.

Całkowita kontrola

• dokładne sterowanie ruchem bramy w fazach hamowania z wykorzystaniem enkodera, który z najwyższą precyzją wykrywa ewentualne przeszkody na trasie ruchu skrzydła;
• autodiagnostyka urządzeń zabezpieczających przed rozpoczęciem każdego ruchu.

Centrala sterująca ZF1N

Płyta sterująca ZF1/ZF1N przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300W z serii: KRONO, ATI, FERNI, FAST do bram jedno lub dwuskrzydłowych. Płyta sterująca jest zasilana napięciem 230Va.c./50÷60 Hz podanym na zaciski "L1-L2" i jest zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" jest podawane napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.

Oferta dotyczy płyty elektroniki z transformatorem i obudową.

Bezpieczeństwo:

• Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:
• Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.
• Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"

2 x Pilot 2-Kanałowy TOP

System radiowy TOP 433,92 MHz spełnia wszystkie wymagania współczesnej kontroli dostępu. Dla przykładu piloty TOP zapewniają zarządzanie użytkownikami oraz możliwość wgrywania różnych kodów na poszczególne przyciski pilota – cecha przydatna przy automatyce osiedlowej. Technologia TOP umożliwia autoprogramowanie - przekazywanie kodów pomiędzy pilotami.

Fotokomórki DIR 10

Dir jest nową “zsynchronizowaną” fotokomórką na podczerwień, której zasięg wynosi 10 m. Gdy pojazd lub osoba przetnie linię podczerwieni między fotokomórkami w trakcie zamykania bramy, brama automatycznie zatrzyma się i cofnie. Oznacza się prostym montażem, jest przeznaczony do instalacji zewnętrznej lub podtynkowej.

• Stopień zabezpieczenia: IP54
• Zasięg: do 10 metrów
• Zasilanie: 12-24 V AC/ V DC
• Wymiary: 46 x 108 x 23 mm
• Obciążenie wyjścia: 1A, 24V
• Pobór prądu: 60 mA (24 VAC)
• Temperatura pracy: -20º do 55ºC
• Materiał: ABS - poliwęglan

Odbiornik radiowy AF43S

Sterowanie radiowe 433,92 MHz.

2 kanałowy odbiornik. Stosowana wyłącznie w płytach i centralach sterujących CAME.
