KOMPLETNY ZESTAW CAME ATS30AGS do 3m skrzydła o wadze 400kg

Gotowym do samodzielnego montażu zestaw przeznaczonym do bram 2-skrzydłowych do 6 m (długość skrzydła 3 m).

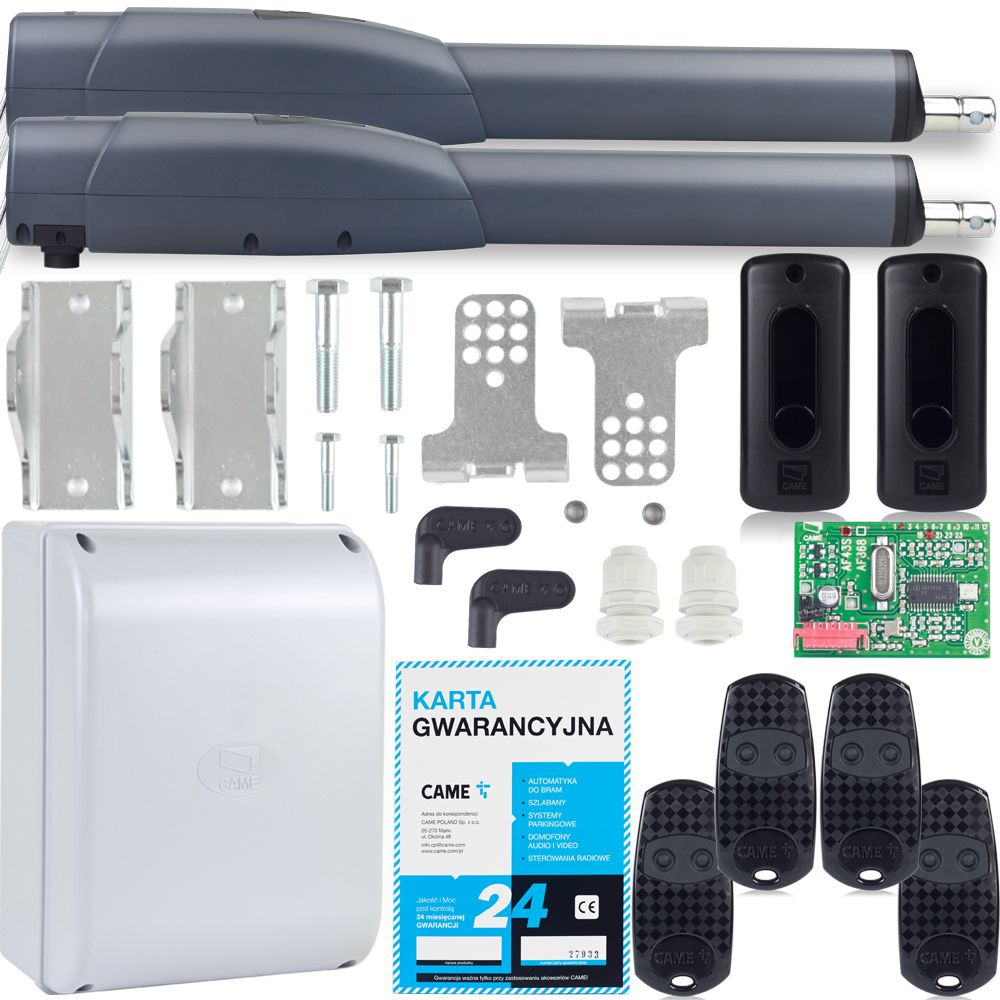

KOMPLETNY ZESTAW ZAWIERA:

• 2x Siłownik CAME ATS30AGS
• Centrala sterująca ZF1N
• Obudowa centrali
• Odbiornik radiowy CAME AF43S
• 4x Pilot 2-kanałowy CAME ATO4EV
• Wbudowane ograniczniki ruchu na otwarcie i zamknięcie
• Komplet fotokomórek DIR10
• Akcesoria montażowe
• Klucze do ręcznego otwierania bramy
• Instrukcja montażu, obsługi w języku polskim
• Karta Gwarancyjna 24 miesiące

2 siłowniki CAME ATS30AGS

• wytrzymały silnik teleskopowy
• zaprojektowany z myślą o trwałości, wykonany z aluminium i stali
• uniwersalny i niezawodny
• do skrzydeł o długości do 3 metrów
• idealne zarządzanie ruchem
• zwalnianie ruchu i wykrywanie przeszkód dzięki enkoderowi
• cichy i płynny
• dzięki stożkowej przekładni zębatej
• zwężony kształt dzięki osiowemu silnikowi zębatemu

Funkcje centrali

• Pamięć umożliwiająca zastosowanie tych samych ustawień w różnych instalacjach
• Oznakowane kolorami listwy podłączeniowe
• Moduły pozwalające na rozszerzenie instalacji o dodatkowe opcje: CAME CONNECT (GSM, LAN, WIFI), Moduł oszczędzania energii

ATS ma wbudowane ograniczniki na otwieranie i zamykanie

OGRANICZNIKI ELEKTRONICZNE

Ruch bramy jest regulowany przez elektroniczne ograniczniki krańcowe o wysokiej precyzji. Napęd ATS pozwala zatem na pracę, również intensywną, bez przeciążania silnika, ponieważ zakres ruchu nie jest obsługiwany przez elementy mechaniczne. Regulacja mikrowyłącznika jest możliwa do wykonania w każdym momencie w bardzo szybki sposób, także po zainstalowaniu urządzenia, bez konieczności otwierania silnika. Wystarczy odkręcić pokrywę na końcu ramienia teleskopowego i regulować dwie śruby odpowiadające za ogranicznik krańcowy otwierania i zamykania.

Parametry techniczne:

• Stopień ochrony (IP): 54
• Zasilanie silnika (V): 230 AC
• Pobór prądu (A): 1
• Moc (W): 250
• Czas otwarcia do 90° (s): 20
• Cykli/godzinę: 20
• Siła ciągu (N): 400 ÷ 3000
• Temperatura pracy (°C): -20 ÷ +55
• Ochrona termiczna silnika (°C): 150

Zalety

Możliwość bezpiecznego zautomatyzowanie bramy dzięki wyrafinowanej elektronice sterującej; karta dla podłączenia akumulatorów awaryjnych w przypadku braku zasilania elektrycznego (opcja)

Centrala sterująca ZF1N

Centrala sterująca ZF1N przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300W z serii: KRONO, ATI, FERNI, FAST do bram jedno lub dwuskrzydłowych. Płyta sterująca jest zasilana napięciem 230Va.c./50÷60 Hz podanym na zaciski "L1-L2" i jest zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" jest podawane napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.

Oferta dotyczy płyty elektroniki z transformatorem i obudową.

Bezpieczeństwo:

• Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:
• Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.
• Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"

Funkcje:

• Automatyczne zamykanie (T.C.A.). Czas automatycznego zamykania aktywuje się automatycznie z końcem cyklu otwierania. Czas automatycznego zamykania jest jednak podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa podłączonego do zacisków "2-C1" i jest anulowany przez impuls "STOP" (zaciski "2-1") lub w razie braku energii elektrycznej.
• Elektrozamek. 12V / 15W zacisk "ES-ES", np. LOCK 81 lub LOCK82 firmy CAME
• Sygnalizacja "BRAMA OTWARTA". 24V/3W zaciski "10-5", sygnalizuje że brama nie wykonała pełnego cyklu zamykania.

Sterowanie:

• Krok po kroku (otwórz-stop-zamknij) przyciskiem "2-7" oraz pilotem.
• Rewersyjne (otwórz-zamknij) Przyciskiem "2-7" oraz pilotem.
• TOTMAN (operator obecny), bramę możemy otworzyć lub zamknąć tylko kiedy jest wciśnięty przycisk podłączony do zacisków "2-7". Funkcja ta aktywowana jest kiedy regulator T.L. (czas pracy) jest ustawiony na minimum.

4x Pilot 2-Kanałowy TOP

System radiowy TOP 433,92 MHz spełnia wszystkie wymagania współczesnej kontroli dostępu. Dla przykładu piloty TOP zapewniają zarządzanie użytkownikami oraz możliwość wgrywania różnych kodów na poszczególne przyciski pilota – cecha przydatna przy automatyce osiedlowej. Technologia TOP umożliwia autoprogramowanie - przekazywanie kodów pomiędzy pilotami.

Fotokomórki DIR 10

Dir jest nową “zsynchronizowaną” fotokomórką na podczerwień, której zasięg wynosi 10 m. Gdy pojazd lub osoba przetnie linię podczerwieni między fotokomórkami w trakcie zamykania bramy, brama automatycznie zatrzyma się i cofnie. Oznacza się prostym montażem, jest przeznaczony do instalacji zewnętrznej lub podtynkowej.

• Stopień zabezpieczenia: IP54
• Zasięg: do 10 metrów
• Zasilanie: 12-24 V AC/ V DC
• Wymiary: 46 x 108 x 23 mm
• Obciążenie wyjścia: 1A, 24V
• Pobór prądu: 60 mA (24 VAC)
• Temperatura pracy: -20º do 55ºC
• Materiał: ABS - poliwęglan

Odbiornik radiowy AF43S

Sterowanie radiowe 433,92 MHz.

2 kanałowy odbiornik. Stosowana wyłącznie w płytach i centralach sterujących CAME.

Akcesoria:

• 2 x kluczyk do ręcznego otwierania bramy

ZAKRES ZASTOSOWANIA

Rozwiązanie do zastosowań w domach jednorodzinnych i wspólnotach mieszkaniowych na kolumnach z C maks. do 200 mm

ATS TO ZESTAW AUTOMATYKI RENOMOWANEJ MARKI CAME DO BRAM DWUSKRZYDŁOWYCH KOMPLETNY I GOTOWY DO MONTAŻU
